消防摩托車特性說明
一、消防四輪車特性
l、選用四；中程、單盤風冷、大爿僵發動機，保證四輪消防車的載重行駛動力。
2、驅動采用后驅軸傳動，同時配備了倒檔機構，使行駛、調頭更方便、快捷；克服傳統的鏈條傳動行駛不穩定，特別是載重爬坡鏈條打滑或斷落，容易造成事故等缺陷。
二、細水霧滅火裝置特性
l、細水霧滅火槍采用集成精細霧化噴嘴，使水霧區域更周密，提高了冷卻及缺氧窒息的效率，滅火效果提升30％。
2、直流噴霧利用射流發泡技術，使泡沫勤口有效的發泡，提高了滅火槍的噴射距離與面積，有效增強滅火效應。
3、高壓泵選用德國哈威技術制造的威力龍產品。其壓力大于10MPa，流量大于38L/min，目前國內同類產品尚未達到此性能。
4、高壓泵采用1/2變速的直聯式裝置，提高了高壓泵的工作穩定性，同時延長了高壓泵的使用壽命。
5、高壓水蹈設計增加了二級回流裝置，使發動機啟動更輕松、怏捷。
| 摩托車 | 滅火系統 | ||

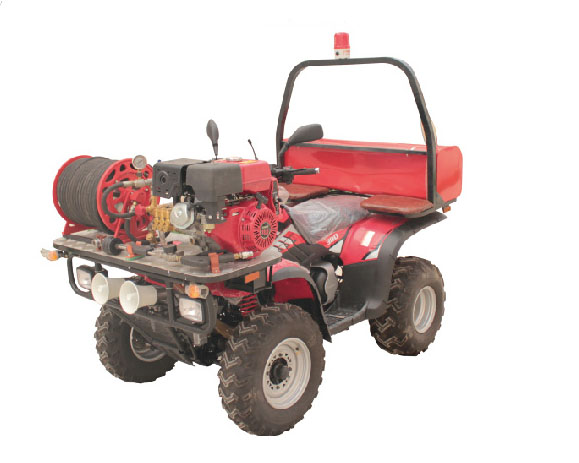

| 型號名稱 | LH300ATV四輪摩托車 | 型號名稱 | GXYQ35/10-XD高壓細水霧滅火裝置 |
| 發動機型式 | 四沖程單缸風冷 | 發動機型式 | 四沖程單缸風冷 |
| 最大功率 | 15kw/7500r/min | 最大功率 | 8.1kw |
| 啟動方式 | 電啟動/腳踏啟動 | 啟動方式 | 電啟動/手拉自回式啟動 |
| 驅動型式 | 傳動軸 | 出水壓力 | 10MPa |
| 倒檔方式 | 外置倒檔器 | 流量 | 35L/min |
| 乘載人員 | 1人 | 泡沫混合比 | 自動、100:3可調 |
| 儲液罐容積 | ≥60kg | 最大射程 | 西霧≥8m、直流≥16m |
| 摩托車 | 滅火系統 | ||

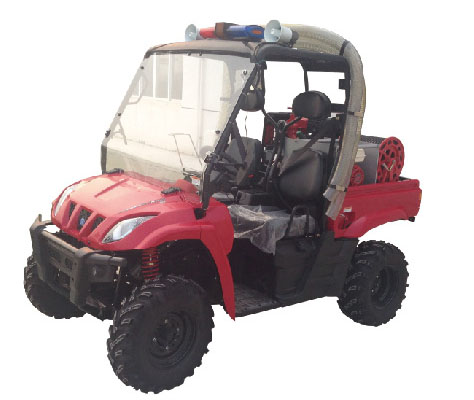

| 型號名稱 | LH300ATV四輪摩托車 | 型號名稱 | GXYQ35/10-XD高壓細水霧滅火裝置 |
| 發動機型式 | 四沖程單缸風冷 | 發動機型式 | 四沖程單缸風冷 |
| 最大功率 | 15kw/3600r/min | 最大功率 | 8.1kw/3600r/min |
| 啟動方式 | 電啟動/腳踏啟動 | 啟動方式 | 電啟動/手拉自回式啟動 |
| 驅動型式 | 傳動軸 | 出水壓力 | 10MPa |
| 操控方式 | 方向盤式 | 流量 | 35L/min |
| 乘載人員 | 2人 | 泡沫混合比 | 自動、100:3可調 |
| 儲液罐容積 | ≥60kg | 最大射程 | 西霧≥8m、直流≥16m |

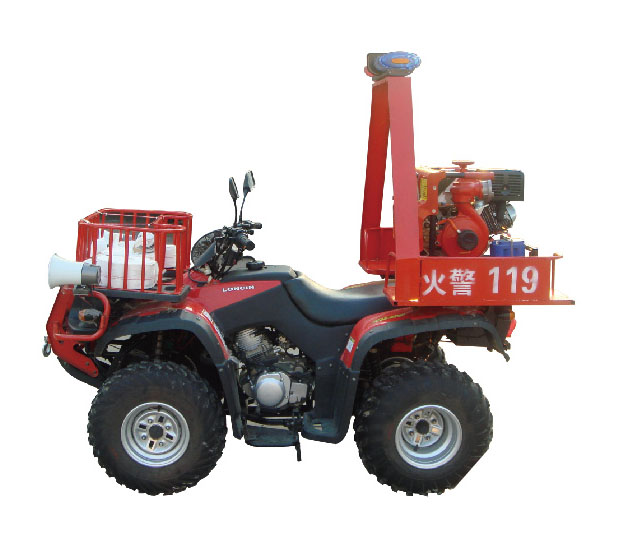

| 型號名稱 | XCM4JB/9.6-LX250ATV-E |
| 發動機型式 | 四沖程單缸風冷 |
| 功率 | 11.0kw/7000r/min |
| 啟動方式 | 手/電啟動 |
| 傳動方式 | 后驅傳動軸 |
| 變速型式 | 4檔前進，1檔倒退 |
| 車軸距 | 1170（mm） |
| 最小轉彎半徑 | 2900（mm） |
| 額定載重 | 170KG |
| 整車重量 | 410KG |
| 最高車速 | 70km/h |
| 輪胎規格 | 前：AT23*7-10/25后：AT22*10-10/25 |
| 制動器型式 | 前：盤式 后：鼓式/腳聯制動 |
| 最大側翻穩定角 | ≥25° |
| 爬坡角度 | ≥30° |
| 長*寬*高 | 2200*1100*2000（mm） |

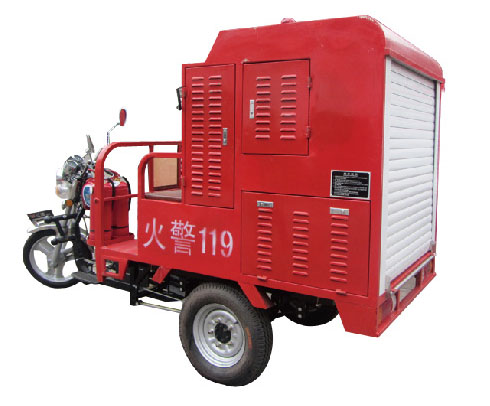

| 型號名稱 | XMC3 JB/9.6-SADI 50ZH三輪消防摩托車 |
| 發動機型式 | XMC3 JB/9.6-SADI 50ZH |
| 功率 | 四沖程單缸風冷 |
| 啟動方式 | 電啟動/腳踏啟動 |
| 驅動形式 | 后置傳動軸 |
| 倒檔方式 | 外置倒檔器 |
| 最大速度 | 75KM/H |
| 尺寸（長*寬*高） | 3.13*1.24*1.6（m） |
| 手抬泵尺寸 | 70*60*60 |
| 滅火裝置 | 手抬機動消防泵（發動機可選：國產/本田） |
| 摩托車 | 滅火系統 | ||

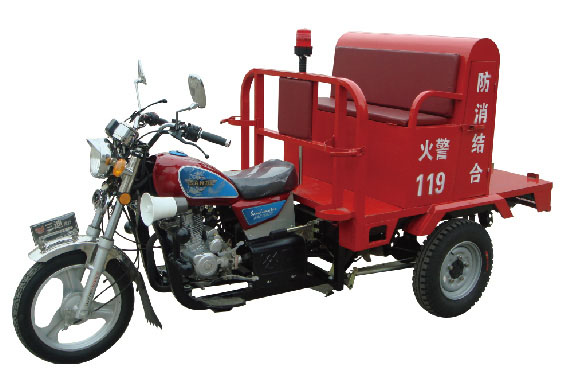

| 型號名稱 | 150三輪消防摩托車 | 型號名稱 | GXYQ35/10-XD高壓細水霧滅火裝置 |
| 發動機型式 | 四沖程單缸風冷 | 發動機型式 | 四沖程單缸風冷 |
| 最大功率 | 9.6kw/7500r/min | 最大功率 | 8.1kw |
| 啟動方式 | 電啟動/腳踏啟動 | 啟動方式 | 電啟動/手拉自回式啟動 |
| 驅動型式 | 后置傳動軸 | 出水壓力 | 10MPa |
| 倒檔方式 | 外置倒檔器 | 流量 | 35L/min |
| 乘載人員 | 2人 | 泡沫混合比 | 自動、100:3可調 |
| 儲液罐容積 | ≥100kg | 最大射程 | 西霧≥8m、直流≥16.5m Mist |
